GP serisi tek silindirli hidrolik konik kırıcı

Katı malzeme işleme ekipmanlarının profesyonel üreticisi olan Hongxu Machinery Co., Ltd., GP serisi tek silindirli hidrolik konik kırıcımızı gururla sunar. Bu kırıcı serisi, granit gibi sert malzemeleri işleyebilir, ikincil ve dörtlü kırmaya uygundur ve aşınan parçaların değiştirilmesiyle çok bölmeli geçişe olanak tanır. Bakımı da basittir. Hongxu Machinery'nin kapsamlı satış sonrası servisiyle bu kırıcı serisi, orta ve büyük ölçekli kum madenciliği işletmelerinin istikrarlı ve verimli çalışmasını sağlar.

Talep Gönder

Ürün Açıklaması

GP serisi tek silindirli hidrolik konik kırıcı, güç kaynağı olarak bir elektrik motorunu alır. Eksantrik manşonun dönmesini sağlayan gücü iletmek için yatay bir mil ve dişliler kullanır. Daha sonra bu dönüş, kırma duvarının eksantrik bir salınım hareketi yapmasını sağlar. Kırma işlemleri sırasında, kırma duvarı ile çene duvarı arasındaki mesafede periyodik bir değişiklik meydana gelir, bu sayede granit, cevher ve nehir çakılları gibi sert malzemelerin sürekli sıkıştırılması ve kırılması sağlanır, hammaddeden parçacık boyutu gereksinimlerini karşılayan bitmiş ürünlere kadar proses tamamlanır. Ekipman modüler bir tasarımı benimser; aynı ana ünite, aşınmaya dayanıklı parçaları değiştirerek kaba, orta ve ince kırma için farklı hazne tipleri arasında geçiş yapabilir. Ayrıca boşaltma ağzı, ekipman çalışırken hidrolik basınçla dinamik olarak ayarlanabilir. Hassas işlenmiş aşınmaya dayanıklı parçalarla (kurulum için ambalaj gerektirmez) bir araya getirildiğinde, bu, işletme ve bakımı önemli ölçüde basitleştirerek, onu büyük ve orta ölçekli kum ve çakıl ile madencilik işletmelerinin çok süreçli kırma ihtiyaçlarına uygun hale getirir.

Teknik parametreler

modeli	boşluk	Besleme portu (mm)	Maksimum besleme parçacık boyutu (mm)	Minimum malzeme deşarjı (mm)			Maksimum deşarj (mm)			Motor gücü (KW)	Ana ünite ağırlığı (kg)
modeli	boşluk	Besleme portu (mm)	Maksimum besleme parçacık boyutu (mm)	felç	felç	felç	felç	felç	felç
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Tablodaki üretim kapasitesi rakamları yalnızca referans amaçlıdır ve kırma odası doluyken yalnızca 1,6 t/m³ kütle yoğunluğuna sahip orta sertlikteki granit için geçerlidir. Diğer malzemeler için referans çıktıları, kütle yoğunluğunun dönüştürülmesiyle yaklaşık olarak tahmin edilebilir.

Farklı oda tipleri ve stroklar, farklı uygulanabilir boşaltma portu aralıklarına sahiptir. Ana parametre tablosunda izin verilen boşaltma portu boyutunu bulun ve bunu üretim kapasitesi referansıyla birleştirin. Kırma duvarı ve öğütme haznesi duvarı aşındıkça maksimum deşarj artacaktır.

Yapısal Analiz

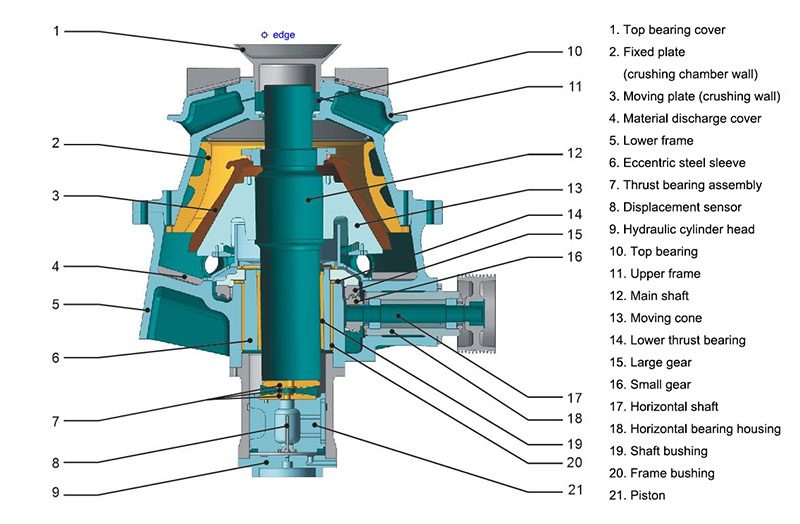

Bu diyagram, esas olarak bir üst yatak kapağı, bir sabit plaka (çene duvarı), bir hareketli plaka (kırma duvarı), bir çerçeve, bir eksantrik çelik manşon, bir hidrolik sistem ve şanzıman bileşenlerinden oluşan GP serisi tek silindirli hidrolik konik kırıcının yapısını göstermektedir.

GP series single-cylinder hydraulic cone crusher

Ürün Özellikleri

1.Çok bölmeli uyarlanabilirlik: Aynı ana ünite, yalnızca aşınmaya dayanıklı parçaları değiştirerek kaba, orta ve ince kırma bölmeleri arasında geçiş yapabilir. İkincil ve dördüncül kırma senaryolarını kapsar ve farklı proses gereksinimlerini esnek bir şekilde karşılar.

2. Mükemmel bitmiş ürün parçacık şekli: Kırıcı, optimize edilmiş bir kırma odası yapısına, makul kırma frekansına ve eksantrikliğe sahiptir. Katmanlı kırma ilkesiyle birleştirildiğinde, yüksek dereceli agrega standartlarını karşılayan, eşit parçacık boyutunda ve düzenli parçacık şeklinde nihai ürünler üretir.

3. Üstün kapasite performansı: Sağlam bir çerçeve, yüksek güçlü çalışmayı destekler ve büyük eksantriklik tasarımı, malzeme çıkışını daha da artırarak istikrarlı yüksek hacimli kırma işlemlerine olanak tanır.

4.Kontrol edilebilir toplam maliyet: Optimize edilmiş hazne tasarımı ve yüksek kaliteli, aşınmaya dayanıklı parçalar, birim çelik tüketimini azaltır. Katmanlı kırma ve tam besleme modları ekipman kullanımını iyileştirir ve üretim maliyetlerini etkili bir şekilde kontrol eder.

5.Konforlu ve verimli çalışma ve bakım: Kırıcının boşaltma portu dinamik hidrolik ayarı destekler. Kırıcı çalışırken tek tuşla ideal güce ayarlayabilirsiniz. Aşınmaya dayanıklı parçaları hassas bir şekilde işlenmiştir, bu nedenle bunları takarken dolgu kullanmanıza gerek yoktur. Bu, parçaların hızlı bir şekilde değiştirilmesine olanak tanır ve arıza süresini önemli ölçüde azaltır.

6. Yüksek derecede otomasyon: Kırıcı bir PLC kontrol sistemi ile donatılmıştır. Ekipmanın çalışma verileri ve durumu dokunmatik ekranda gerçek zamanlı olarak gösterilir. Operasyonun anlaşılması kolay ve basittir. Büyük üretim hatları tam otomatik olarak çalışabilir, bu da manuel çalışma ihtiyacını azaltır.

Satış Sonrası Garanti

Hongxu Machinery, GP serisi tek silindirli hidrolik konik kırıcı için eksiksiz satış sonrası destek sunuyor. Şirketin profesyonel ekibi, ekipman kurulumu ve makine arızalarının giderilmesi gibi ihtiyaçlara hızlı bir şekilde yanıt verebilmektedir. Ekip ayrıca aşınmaya dayanıklı parçaların değiştirilmesi konusunda rehberlik vermekte ve düzenli muayene hizmetleri sunmaktadır. Ayrıca ekip, ekipmanın uzun süre istikrarlı ve verimli bir şekilde çalışmasını sağlamak için ekipman parametrelerini müşterilerin üretim koşullarına göre optimize edecek.
